HD 75 K

HD75K

Model HD 75 K
Loại Lu rung 1 trống thép trước kết hợp bánh lốp sau
Trọng lượng vận hành với Cabin 7 335 kg
Chiều rộng trống 1 680 mm
Tiêu chuẩn khí thải EU Stage IIIA / EPA Tier 4i
Thương hiệu Hamm
Xuất xứ Đức
Địa điểm  Hà Nội, Đà Nẵng, Đồng Nai
Options Nhiều lưỡi cắt và ép mép thảm giúp thảm nhựa không cần ván khuôn
Liên hệ  0906 702 060 gặp Tuyến




VÀI NÉT VỀ XE LU HAMM HD 75 K VÀ DÒNG XE LU HAI BÁNH THÉP SERIES HD



Xe lu Hamm HD 75 K loại 1 trống thép kết hợp bánh lốp là sản phẩm đầm nén chất lượng thuộc Series HD đến từ Đức, một trong những hãng sản xuất máy xây dựng chất lượng hàng đầu thế giới.



Thiết bị này kết hợp được các ưu điểm của dòng xe lu bánh thép và dòng xe lu bánh lốp,  thường được sử dụng để đầm nén, gia cố đất nền trong các công trình xây dựng, mạng lưới giao thông hiện đại. Đây là dòng sản phẩm được đánh giá rất cao từ chất lượng, hiệu năng đến thiết kế tinh tế và hiện đại.



Dãy sản phẩm xe lu hai bánh thép series HD rất đa dạng từ loại hai trống trơn, bánh sắt kết hợp với bánh lốp, hay có chế độ rung day kết hợp...Vì vậy Hamm đã mang đến cho khách hàng nhiều lựa chọn hơn cho đặc điểm và nhu cầu công việc của mình.



Bài viết dưới đây sẽ làm rõ hơn về những ưu điểm của sản phẩm xe lu Hamm HD 75 K, mong rằng MDX sẽ mang đến cho bạn nhiều thông tin hữu ích và đưa ra được quyết định đầu tư hợp lý.



THÔNG SỐ KỸ THUẬT



ĐẶC TÍNH KỸ THUẬT CỦA XE LU HAMM HD 75 K
HAMM HD 75K
    HD 75 K
TRỌNG LƯỢNG
Trọng lượng vận hành với Cabin kg 7 335
Trọng lượng vận hành với ROPS kg 7 070
Trọng lượng vận hành tối đa  kg 9 790
Tải tĩnh phân bổ trên trống, trước kg/cm  23.1
Phân loại theo tiêu chuẩn pháp   17,4.8,6/VX1.PLO
Xe lu Hamm HD 70 K
KÍCH THƯỚC MÁY
Chiều dài tổng thể (L) mm  4 340
Chiều cao tổng thể  với cabin (H) mm 2 940
Chiều cao vận chuyển, nhỏ nhất (HI) mm 2 260
Chiều dài cơ sở mm 3 200
Chiều rộng tổng thể (B) mm 1 790
Chiều rộng làm việc tối đa mm 1 750
Khoảng sáng gầm, trái / phải mm 780 / 780
Bán kính quay vòng, bên trong mm 4 084
KÍCH THƯỚC TRỐNG LU
Chiều rộng trống lu, trước (X) mm  1 680
Đường kính trống lu, trước mm 1 140
Chiều dày trống lu, trước mm 17
Loại trống lu, trước   Trống trơn
Bố trí lệch trống, trái / phải mm 100
KÍCH THƯỚC LỐP XE
Kích cỡ lốp xe, sau   11.00 - 20
Chiều rộng làm việc, sau mm 1 620
Số lượng lốp, sau   4
ĐỘNG CƠ DIESEL
Hãng sản xuất   DEUTZ
Phiên bản   TD 2011 L04 W
Số xy lanh   4
Công suất định mức ISO 14396 kW/PS/rpm 55.4 / 75.3 / 2 500
Công suất định mức SAE J1349 kW/PS/rpm 55.4 / 74.2 / 2 500
Tiêu chuẩn khí thải   EU Stage IIIA / EPA Tier 4i
HỆ THỐNG DẪN ĐỘNG
Vận tốc làm việc km/h 0 - 6.3
Tốc độ di chuyển km/h 0 - 12.6
Khả năng leo dốc, bật/tắt rung % 30 / 40
HỆ THỐNG RUNG
Tần số rung, trước I / II Hz 48 / 58
Biên độ rung, trước I / II mm  0.61 / 0.33
Lực li tâm, trước I / II kN  77 / 63
HỆ THỐNG LÁI
Góc chênh +/- ° 10
Kiểu lái   Kiểu khớp xoay
DUNG TÍCH THÙNG NHIÊN LIỆU
Dung tích thùng nhiên liệu lít 140
Dùng tích thùng nước lít 580
Dung tích thùng nước phụ lít 11
ĐỘ ỒN
Độ ồn LW(A), lý thuyết db(A) 106
Độ ồn LW(A), thực tế db(A) 106



CÁC TRANG BỊ



TRANG BỊ TIÊU CHUẨN: Hai cần điều khiển đa năng; buồng vận hành tiêu chuẩn hai lối lên xuống với tay vịn; công tơ mét; ghế ngồi thoải mái, có thể xoay và dịch chuyển qua lại với cần điều khiển đa năng và dây an toàn; công tắc rung trước/sau/cả hai, hai biên độ rung lớn/nhỏ.



TRANG BỊ TÙY CHỌN: Đèn làm việc, đèn báo lùi xe, hiển thị tần số rung, hiển thị tốc độ di chuyển, tốc độ vòng quay động cơ; đo và hiển thị nhiệt độ vật liệu thảm; hiển thị chế độ lu lệch bánh, thiết bị cắt và vát mép; mái che chống lật (ROPS), đèn xoay, bộ đo tốc độ động cơ; mái che thời tiết, Cabin với hệ thống điều hòa, tay vịn chống trượt, hệ thống kiểm soát đầm nén HCQ bằng vệ tinh, hệ thống rung tự động, lọc nhiên liệu bổ xung, nắp thùng nước có thể khóa; hệ thống xông nhiệt.



ƯU ĐIỂM NỔI BẬT



XE LU HAMM HD 75 K SỞ HỮU THIẾT KẾ HIỆN ĐẠI, TINH TẾ VÀ SANG TRỌNG



Hamm HD 75 K mang đến tầm quan sát làm việc rộng, bao quát toàn bộ phạm vi làm việc ở cả 2 loại trang bị mái che hay cabin. Vì vậy đảm bảo được an toàn lao động trong suốt thời gian làm việc.



Ngoài ra hệ thống phun nước cũng được đặt trong tầm kiểm soát. Do đó mà thiết bị mang đến chất lượng lu lèn tốt hơn.

Xe lu Hamm HD 70

4 đèn Halogen cung cấp đủ ánh sáng cho khu vực thi công



Hệ thống treo trống rung nâng cao cho góc nhìn lớn khi làm việc ở mép các con đường.



XE LU HAMM HD 75 K ĐƯỢC TRANG BỊ CABIN TIỆN NGHI, RỘNG RÃI VÀ THOẢI MÃI



Xe lu Hamm HD 75 K sở hữu cabin toàn cảnh panorama cung cấp điều kiện làm việc tốt nhất có thể để đạt chất lượng cao trong công việc

Xe lu Hamm HD 70

Trang bị điều hòa không khí cùng với cabin



Xe lu Hamm HD 75 K bánh thép kết hợp bánh lốp cung cấp cho người vận hành một không gian làm việc dễ chịu với không gian cabin rộng rãi. Thợ vận hành có thể ra vào cabin từ 2 bên hông của xe.



Ghế ngồi êm ái với nhiều đặc điểm như: ghế nhún lò xo có thể xoay sang trái hoặc sang phải, trượt về trước hoặc về sau và có thể điều chỉnh cao độ. Độ nghiêng của cụm vô lăng lái tích hợp bảng điều khiển cũng có thể điều chỉnh được, xoay 45 độ về mỗi bên. Vì vậy mà mỗi thợ vận hành đều có thể dễ dàng tìm được cho mình một vị trí lái ưng ý trên chiếc xe lu Hamm này.



Cụm vô lăng lái tích hợp bảng điều khiển và cần điều khiển được liên kết thành cụm với ghế lái. Điều này giúp bảng điều khiển luôn luôn ở trong tầm quan sát của người lái, thậm chí ngay cả khi họ xoay ghế.



Hơn thế cabin còn có rất nhiều khoang, ngăn chứa đồ tiện dụng, một cổng sạc 12 V tiêu chuẩn và radio trang bị thêm (option).



ĐẶC ĐIỂM LÁI VÀ ĐÁNH LÁI XUẤT SẮC TRÊN XE LU HD 75 K



 Khớp nối 3 điểm trên xe lu Hamm bánh thép kết hợp bánh lốp HD 75 K đảm bảo cân bằng xe khi chuyển hướng, ổn định khi vào cua và luôn tạo cho người vận hành cảm giác thoải mãi, dễ chịu.

Xe lu Hamm HD 70

Bẻ lái chính xác, lái xe an toàn



Xe lu Hamm kết hợp HD 75 có bán kính vòng quay rất nhỏ và chế độ lu "Track offset" cho phép gia tăng bề mặt làm việc.



Công nghệ khớp nối 3 điểm của Hamm mang lại sự ổn định thân xe khi lái và bẻ lái, độ cân bằng khi chuyển hướng tuyệt vời, mang lại cảm giác thoải mái cho thợ vận hành. Đồng thời, khớp nối 3 điểm còn đảm bảo cho xe lu rung HD 75 K phân bổ trọng lượng đồng nhất từ trước ra sau xe.



Thậm chí đạt được bề mặt nhựa đường phẳng lì, không bị dồn nhựa hay dạt nhựa. Bên cạnh đó, nguy cơ lật xe khi vào cua gắt cũng giảm đáng kể nhờ vào công nghệ này

Xe lu Hamm HD 70
Khớp nối 3 điểm giúp ổn định xe hoàn hảo khi chuyển hướng
Xe lu Hamm HD 70

Bán kính quay nhỏ cho sự nhanh nhẹn tối đa



Nhờ vào khớp nối 3 điểm mà lu Hamm HD 75 K có thể quay đầu nhanh chóng trong điều kiện cua gấp. Bán kính vòng quay nhỏ - dưới 4 m tùy vào từng model.



Bên cạnh đó, trống lu có thể mở rộng về bên trái hoặc bên phải. Chức năng này có thể dùng trong mọi tình huống lái. Nó cho phép nén chặt hoàn toàn và kỹ lưỡng ngay sát mép.



Khi lu lại và lu kết thúc, bề mặt làm việc rộng hơn sẽ mang đến chất lượng cao cho mặt nhựa.



BẢNG ĐIỀU KHIỂN TỐI GIẢN CÔNG TẮC - TỐI ĐA SỰ MẠCH LẠC VÀ RÕ RÀNG CHO XE LU HAMM HAI BÁNH THÉP HD 75 K



Trên bảng điều khiển, người vận hành có thể thấy mọi thông số quan trọng trong hoạt động. Bao gồm tần số rung và tốc độ lu.

Xe lu Hamm HD 70

Hệ thống vận hành



Vô lăng, hai cần điều khiển lái, một bảng điều khiển lớn cùng các nút, công tắc được bố trí tinh tế, rõ ràng theo từng cụm chức năng. Vì vậy chỉ cần nhìn sơ thì người lái cũng có thể hiểu được một cách dễ dàng.



Trên hai cần điều khiển có các công tắc kích hoạt chế độ rung. Nhờ vậy mà thợ vận hành có thể điều khiển các chế độ hay dùng nhất trên xe lu với chỉ một tay.



Ngoài ra, từ bảng điều khiển, người vận hành có thể thấy tình trạng hoạt động của thiết bị thông qua các thông số vận hành quan trọng. Chúng được giải thích một cách đơn giản thông qua các biểu tượng quốc tế.



Vì vậy người lái luôn luôn nắm được đầy đủ thông tin về tình trạng của xe lu. Từ đó nâng cao chất lượng bề mặt nhựa đường.

Xe lu Hamm HD 70

Hệ thống phun nước hiệu quả của xe lu Hamm HD 75 K nằm trong tầm quan sát, dễ dàng quản lý, vận hành và bảo trì bảo dưỡng.



Thanh ray phun nước được lắp sau thanh khung ngang nên quá trình phun nước không bị gió tác động



Vòi phun nước dạng tia nước nhỏ hoạt động hiệu quả, tiết kiệm nước. Nó được lắp ở khung trên trống lu nên có thể quan sát toàn bộ thanh ray và hệ thống vòi phun từ khoang lái.



Điểm bắt đầu của hệ thống phun chính là thùng chứa nước dung tích lớn. Dung tích lớn cho phép xe lu HD 75 K có thể hoạt động liên tục trong một ngày dài mà không cần tiếp thêm nước.



Thùng chứa được làm bằng nhựa dẻo nhằm tránh bị bám rêu bên trong. Mực nước trong thùng sẽ được hiển thị trên bảng điều khiển. Thêm vào đó, một công tắc dưới sàn cabin sẽ giúp thợ vận hành tăng cường lượng nước phun ra trong một thời gian ngắn



Bên cạnh đó, hai bơm được trang bị trên xe lu Hamm kết hợp sẽ sinh áp lực cho hệ thống phun. Thiết kế 2 bơm này đảm bảo cho hoạt động tin cậy thông suốt và tính sẵn sàng cao.



Thanh ray phun được lắp đặt ở vị trí dễ dàng tiếp cận, kiểm tra. Nó có thể tháo rời để vệ sinh, thay thế hay rã đông nhanh chóng.



HAMM HD 75 K TRANG BỊ HỆ THỐNG TRUYỀN CÔNG SUẤT MẠNH MẼ

Xe lu Hamm HD 70

Hiệu quả và tiết kiệm



Xe lu Hamm bánh thép kết hợp bánh lốp HD 75 K được trang bị động cơ Diesel 4 kỳ của hãng DEUTZ. Nó sản sinh công suất lớn để vận hành tối ưu toàn bộ máy ngay cả trong điều kiện làm việc khắc nghiệt.



Ngoài ra động cơ còn đáp ứng tiêu chuẩn khí thải EU Stage IIIA / EPA Tier 4i, cực kỳ tiết kiệm nhiên liệu và thân thiện với môi trường



Bên cạnh đó, nhờ vào hệ thống luồng gió làm mát thông minh, năng lực làm mát ở level cao. Nó cho phép xe lu Hamm có thể làm việc xuyên suốt cho dù nhiệt độ xung quanh có ở mức cao hay thấp.



Khả năng làm việc đáng tin cậy còn được gia tăng bởi một bộ lọc nhiên liệu thô được tăng cường. Lọc này sẽ giúp tách nước lẫn trong nhiên liệu, vì vậy động cơ hoạt động ổn định và mạnh mẽ hơn.



CÔNG TÁC KIỂM TRA, BẢO TRÌ VÀ BẢO DƯỠNG DỄ DÀNG, NHANH CHÓNG, TIỆN LỢI TRÊN XE LU HAMM HD 75 K



Việc kiểm tra, bảo dưỡng chỉ diễn ra trong ít phút vì vậy mà xe lu HD 75 K có thời gian hoạt động nhiều hơn. Tất cả các điểm kiểm tra đều dễ dàng tiếp cận, chỉ mất vài bước để nghiêng cabin bằng thủy lực là đã có thể tiến hành vệ sinh, kiểm tra, bảo dưỡng hay sửa chữa.

HAMM HD 75K

Quản lý theo cách hiện đại



WITOS là một hệ thống quản lý đội máy từ xa thông minh của tập đoàn Wirtgen. Bằng 1 sim điện thoại cài đặt trong máy sẽ truyền dữ liệu một cách chuyên nghiệp tự động đến tập đoàn Wirtgen.



Thông qua những dữ liệu này, họ sẽ quyết định thời gian tối ưu để sửa chữa cần thiết là bao nhiêu, khi nào nên bảo dưỡng hay sửa chữa. Như vậy, việc bảo trì bảo dưỡng sẽ không bị lãng quên và giúp máy luôn trong trạng thái sẵn sàng làm việc. Đồng thời giữ hiệu suất máy luôn ổn định, gia tăng tuổi thọ và tính bền bỉ.

Xe lu Hamm HD 70
Bạn có thể tham khảo thêm về hệ thống WITOS của Wirtgen Group tại: TẠI ĐÂY



ĐA DẠNG OPTION GIÚP CHO XE LU HAMM HAI BÁNH THÉP DÒNG HD ĐÁP ỨNG MỌI NHU CẦU LÀM VIỆC CỦA KHÁCH HÀNG



Nhiều loại đĩa ép và đĩa cắt khác nhau cho mỗi bộ cắt ép mép nhựa thủy lực, đèn chiếu sáng Halogen cao cấp.

Xe lu Hamm HD 70

Với 4 loại từ 7 tấn đến 11 tấn, xe lu Hamm bánh thép kết hợp bánh lốp HD có thể đáp ứng hầu hết các yêu cầu trong lu thảm nhựa đường. Xe lu có thể được trang bị cabin hay mái che tùy theo yêu cầu cụ thể.



Ngoài ra còn có bộ cắt và ép mép nhựa cùng với rất nhiều lựa chọn khác. Mang đến sự an toàn và thuận tiện trong vận hành.

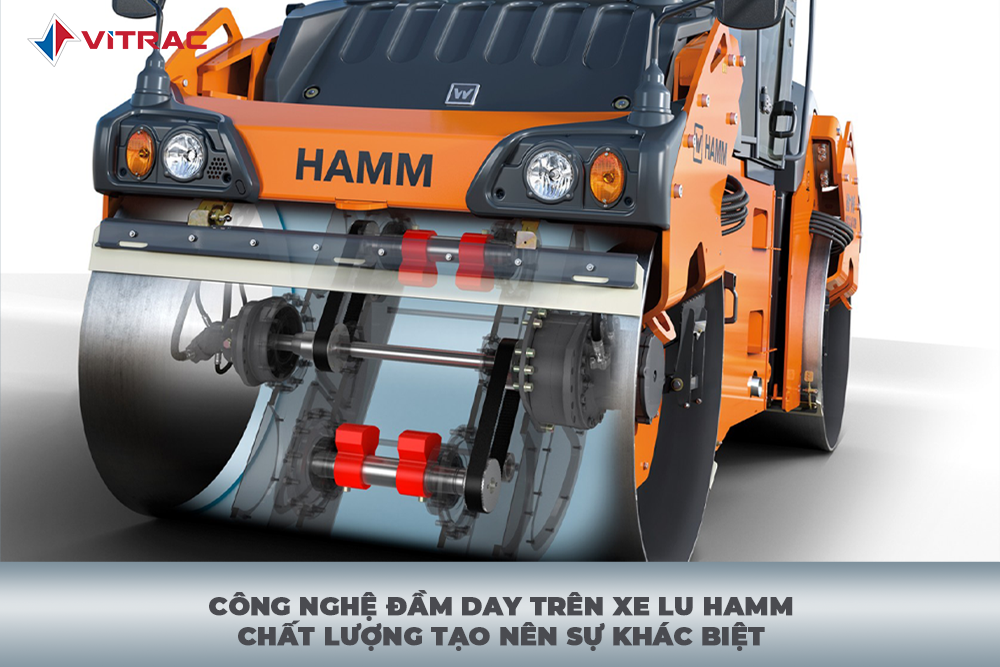

Để gia tăng chất lượng đầm chặt, bạn có thể lựa chọn loại 2 trống trước và sau đều rung, trống trước rung và trống sau đầm day.



CÔNG NGHỆ



CÔNG NGHỆ KHỚP NỐI 3 ĐIỂM ĐỘC QUYỀN

khớp nối 3 điểm chống rung lắc trên xe lu Hamm
Xem chi tiết: TẠI ĐÂY



BẠN CÓ THỂ GIA TĂNG HIỆU QUẢ ĐẦM NÉN CHO XE LU HAMM HD 75 K BẰNG BỘ ĐO CHẤT LƯỢNG ĐẦM NÉN HCQ ( HAMM COMPACTION QUALITY ) (OPTION)

Xe lu Hamm HD+ 90 VO
Xem chi tiết: TẠI ĐÂY

Với hệ thống đo chất lượng đầm nén, Hamm cung cấp công cụ kiểm tra toàn diện, nhanh chóng ngay tại công trường để điều khiển việc đầm nén một cách liên tục. Công việc làm nền viết tắt là CCC (Continuous Compaction Control) và làm đường nhựa viết tắt là CAC (Continous Asphalt Compaction).



Hệ thống mô đun này phù hợp với bất kỳ ứng dụng nào. Bộ đo chất lượng đầm nén HCQ bao gồm:



1. Chỉ báo HCQ: là một bộ đo độ nén bao gồm một máy tính, một cảm biến và một màn hình hiển thị. Nó có thể điều khiển công việc đầm nén ngay tại công trường.



2. Cảm biến nhiệt độ nhựa đường và hiển Hthị: một cảm biến hồng ngoại được lắp trên xe đo nhiệt độ bề mặt của nhựa đường. Nhiệt độ được hiển thị cho người điều khiển trên màn hình hoặc bảng điều khiển.



3. Máy in HCQ: là một giao diện dễ sử dụng và lưu các giá trị điều khiển đầm nén liên tục (CCC)



4. Hệ thống đo vẽ bản đồ chất lượng nén HCQ GPS Navigator: hệ thống này được trang bị một bảng điều khiển PC và một bộ thu tín hiệu D-GPS có độ chính xác cao. HCQ GPS Navigator thu thập toàn bộ số liệu đầm nén trên tọa độ tương ứng, và hiển thị giúp thợ vận hành nhận biết chỗ nào đã đạt và chỗ nào lu chưa đạt được theo mức độ yêu cầu



5. Hệ thống đo vẽ chất lượng nén HCQ GPS Navigator khu lu đất nền



6. Hệ thống đo vẽ chất lượng nén HCQ GPS Navigator khu lu nhựa đường.
