ỐNG DẦU THỦY LỰC - "KẺ THÙ NGƯỜI THẦM LẶNG" & CẨM NANG KIỂM TRA, BẢO DƯỠNG

Nhưng hậu quả của việc vỡ ống thủy lực không chỉ dừng lại ở việc thay thế một đoạn ống hay châm thêm dầu.

- Nguy hiểm tính mạng: Dầu thủy lực phun ra dưới áp suất cao (có thể lên tới 300-400 bar) có sức công phá như một viên đạn, có thể xuyên thủng da thịt, gây hoại tử và nhiễm trùng nghiêm trọng (High-Pressure Injection Injury).

- Hỏa hoạn: Dầu phun ra gặp bề mặt nóng của động cơ hoặc tia lửa điện sẽ gây cháy nổ tức thì.

- Chi phí khổng lồ: Thời gian dừng máy để vệ sinh hiện trường và thay thế ống có thể kéo dài hàng giờ, thậm chí cả ngày.

Trong bài viết này, Tam Hoàng Minh sẽ giúp bạn nhận diện những dấu hiệu cảnh báo sớm của "kẻ giết người thầm lặng" này và cung cấp quy trình kiểm tra, bảo dưỡng chuẩn mực để đảm bảo an toàn tuyệt đối.

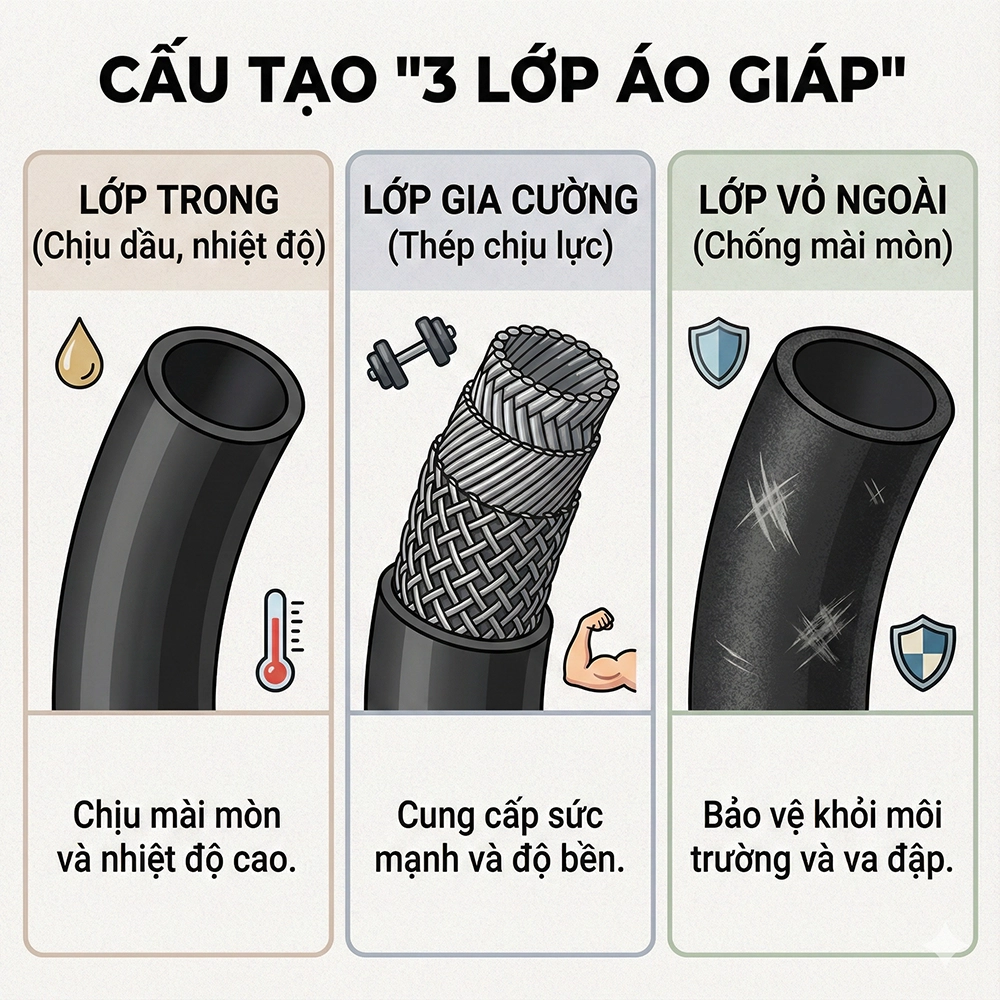

CẤU TẠO "3 LỚP ÁO GIÁP" CỦA ỐNG THỦY LỰC

Một đoạn ống thủy lực không chỉ là cao su đơn thuần. Nó được thiết kế như một cấu trúc composite chịu lực cao gồm 3 lớp chính:

Lớp Ống Trong (Inner Tube)

- Chức năng: Tiếp xúc trực tiếp với dầu thủy lực. Phải chịu được áp suất, nhiệt độ và tương thích hóa học với loại dầu sử dụng.

- Vật liệu: Thường là cao su tổng hợp (Synthetic Rubber) như Nitrile (NBR) cho dầu khoáng, hoặc Teflon (PTFE) cho các ứng dụng nhiệt độ cao/hóa chất đặc biệt.

- Lưu ý: Nếu lớp này bị nứt hoặc phồng rộp, dầu sẽ rò rỉ vào các lớp gia cường, gây phá hủy ống từ bên trong.

Lớp Gia Cường (Reinforcement Layer)

- Chức năng: Đây là "xương sống" chịu lực của ống. Quyết định khả năng chịu áp suất làm việc (Working Pressure) và áp suất nổ (Burst Pressure).

- Cấu tạo: Có thể là sợi dệt (textile braid) cho áp suất thấp, hoặc sợi thép (steel wire) bện (braid) hoặc quấn xoắn ốc (spiral) cho áp suất cao/cực cao.

- Phân loại phổ biến:

+ 1 dây (1SN/R1): Chịu áp trung bình.

+ 2 dây (2SN/R2): Chịu áp cao, phổ biến nhất trên máy công trình.

+ 4 dây (4SP/4SH): Chịu áp cực cao, dùng cho các đường áp chính của máy xúc lớn, búa rung.

Lớp Vỏ Ngoài (Cover)

- Chức năng: Bảo vệ lớp gia cường khỏi các tác nhân bên ngoài: mài mòn, va đập, dầu mỡ, hóa chất, tia UV (ánh nắng mặt trời) và nhiệt độ môi trường.

- Vật liệu: Cao su tổng hợp chịu mài mòn cao.

- Dấu hiệu hỏng: Nứt nẻ, bong tróc làm lộ lớp thép bên trong (dấu hiệu cần thay thế gấp).

CÁC PHỤ KIỆN BẢO VỆ ỐNG (KHUYÊN DÙNG)

Để kéo dài tuổi thọ ống trong môi trường khắc nghiệt như máy xúc, xe ủi, bạn nên cân nhắc sử dụng thêm:

1. Vỏ bọc chống mài mòn (Abrasion Sleeve/Guard): Ống vải hoặc nhựa xoắn bọc ngoài để chống mài mòn khi các ống cọ xát nhau.

2. Lò xo bảo vệ (Spring Guard): Lò xo thép bọc ngoài để chống va đập và mài mòn cơ học nặng.

3. Vỏ bọc chịu nhiệt (Fire Sleeve): Lớp vỏ sợi thủy tinh tráng silicone màu cam/đỏ, dùng cho các ống đi gần nguồn nhiệt cao (như turbo, ống xả) để chống cháy và cách nhiệt.

TẠI SAO ỐNG THỦY LỰC LẠI HỎNG? GIẢI MÃ NGUYÊN NHÂN GỐC RỄ

"Tuổi Thọ" Của Ống Thủy Lực

Ống thủy lực cũng có hạn sử dụng (shelf life), ngay cả khi chưa dùng đến.

- Tuổi thọ lưu kho: Theo tiêu chuẩn SAE, tuổi thọ lưu kho tối đa của ống cao su thường là 10 năm kể từ ngày sản xuất (nếu được bảo quản đúng cách: tránh ánh sáng, nhiệt độ mát, không ozone).

- Tuổi thọ vận hành: Phụ thuộc cực lớn vào điều kiện làm việc. Nhiệt độ cao, xung áp suất liên tục (sốc), uốn cong quá mức sẽ làm giảm tuổi thọ ống đáng kể.

- Khuyến cáo: Nên kiểm tra date sản xuất trên vỏ ống khi mua mới. Tránh mua ống "tồn kho" quá lâu.

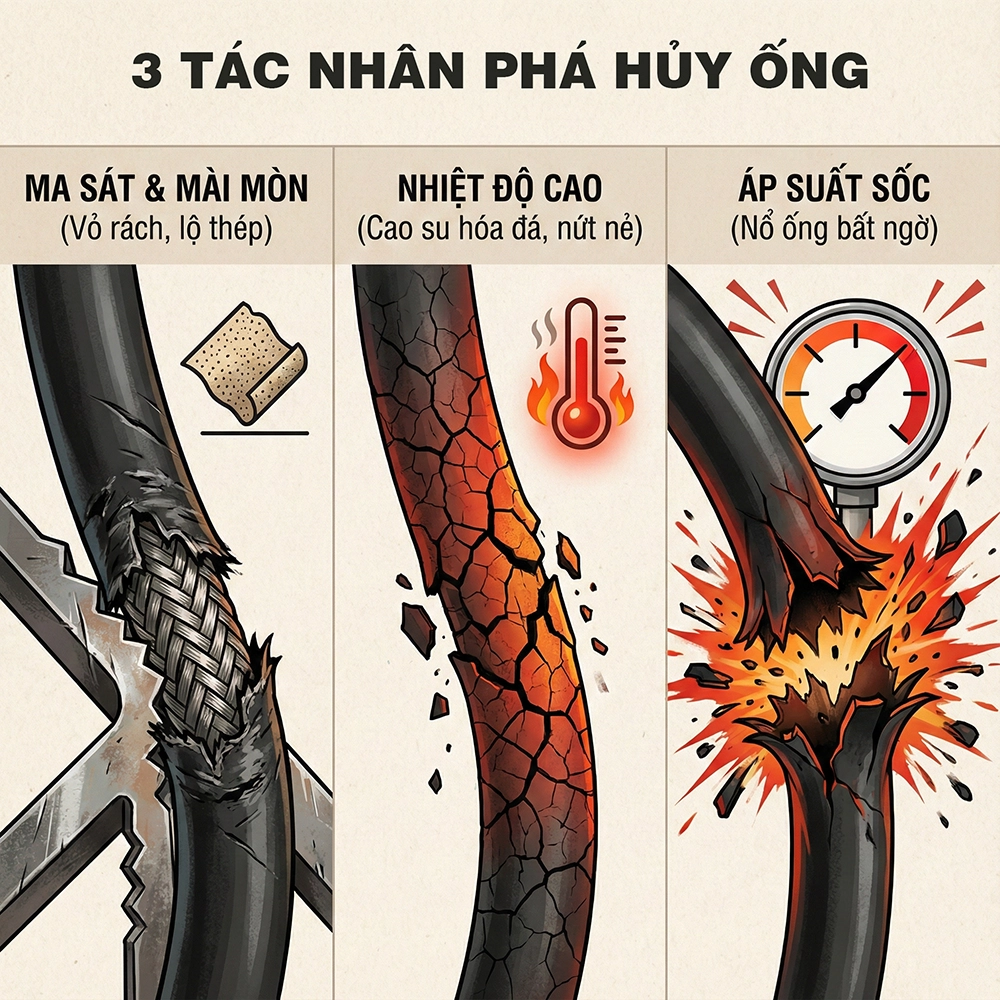

Ống thủy lực không tự nhiên vỡ. Sự cố thường là kết quả của một quá trình suy thoái kéo dài do các yếu tố sau:

Ma Sát & Mài Mòn Cơ Học (Abrasion)

- Nguyên nhân: Do rung động khi máy hoạt động, các đường ống cọ xát vào nhau hoặc cọ vào khung máy sắc cạnh.

- Hậu quả: Lớp vỏ cao su bảo vệ bên ngoài bị mài mòn, lộ ra lớp bố thép gia cường bên trong. Khi lớp bố thép bị lộ ra, nó sẽ nhanh chóng bị rỉ sét và suy yếu, dẫn đến nổ ống.

Nhiệt Độ Khắc Nghiệt (Extreme Temperatures)

- Nhiệt độ dầu quá cao: Dầu nóng sẽ làm lớp cao su bên trong ống (inner tube) bị cứng lại, nứt nẻ và mất độ đàn hồi.

- Nhiệt độ môi trường: Ống đi gần ống xả động cơ hoặc làm việc dưới trời nắng gắt cũng làm lão hóa lớp vỏ ngoài nhanh chóng.

Áp Suất Sốc (Pressure Spikes/Surges)

- Nguyên nhân: Do các thao tác vận hành sai (giật cục, đóng van đột ngột).

- Hậu quả: Các xung áp suất đột ngột có thể cao gấp 2-3 lần áp suất làm việc định mức, gây mỏi vật liệu (fatigue) và làm nổ ống tại các điểm yếu nhất.

Lắp Đặt Sai Kỹ Thuật

- Ống bị xoắn khi lắp đặt.

- Bán kính cong quá nhỏ (gấp khúc).

- Chiều dài ống không phù hợp (quá căng khi xi lanh duỗi ra).

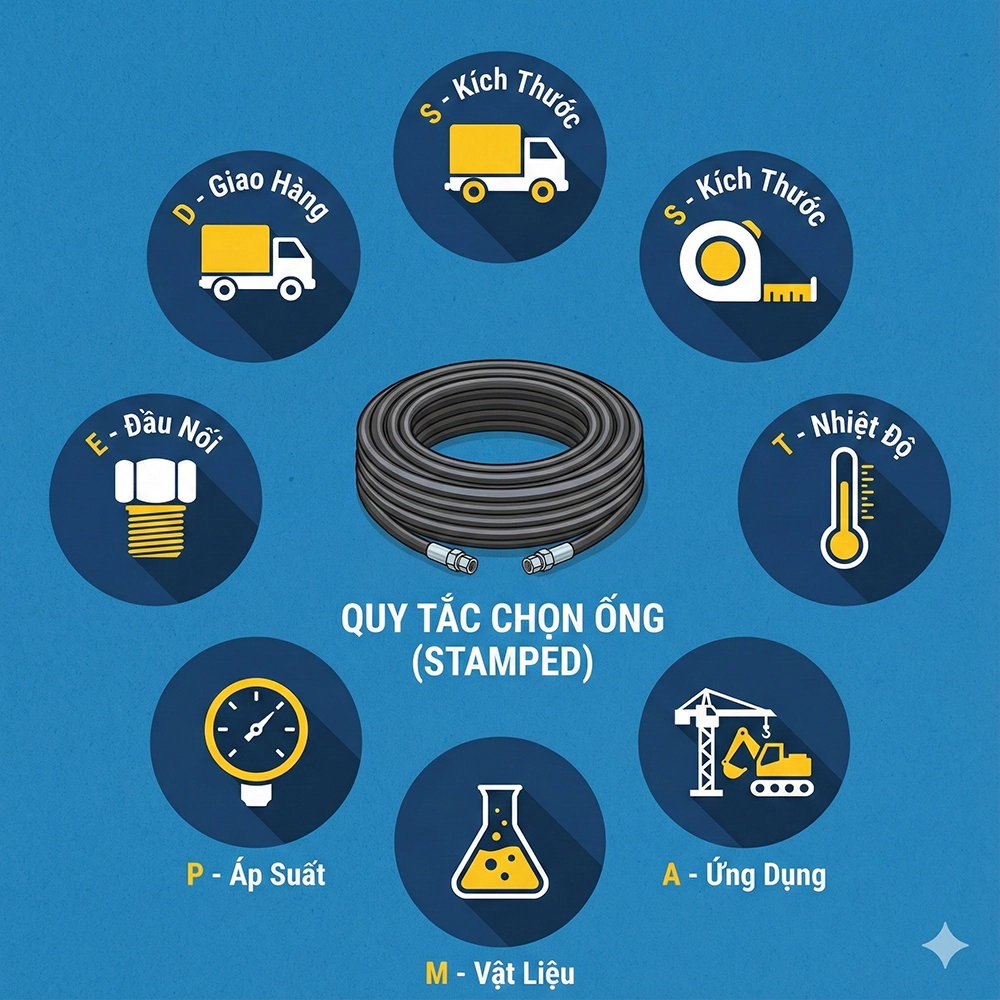

STAMPED - QUY TẮC VÀNG ĐỂ CHỌN ỐNG THAY THẾ

Khi cần thay thế một đoạn ống, đừng chỉ "nhìn đại" rồi mua. Hãy tuân thủ quy tắc STAMPED của các chuyên gia:

- S (Size): Kích thước đường kính trong (ID) phải chính xác để đảm bảo lưu lượng và tránh tụt áp.

- T (Temperature): Ống phải chịu được nhiệt độ dầu và môi trường làm việc.

- A (Application): Ứng dụng cụ thể (ống hút, ống áp lực, ống hồi...).

- M (Material): Vật liệu ống phải tương thích với loại dầu thủy lực đang dùng (dầu khoáng, dầu tổng hợp...).

- P (Pressure): Áp suất làm việc của ống mới phải lớn hơn hoặc bằng áp suất tối đa của hệ thống (bao gồm cả áp suất sốc).

- E (Ends): Kiểu đầu nối (ren, mặt bích...) phải chính xác.

- D (Delivery): Khả năng cung cấp và lắp đặt.

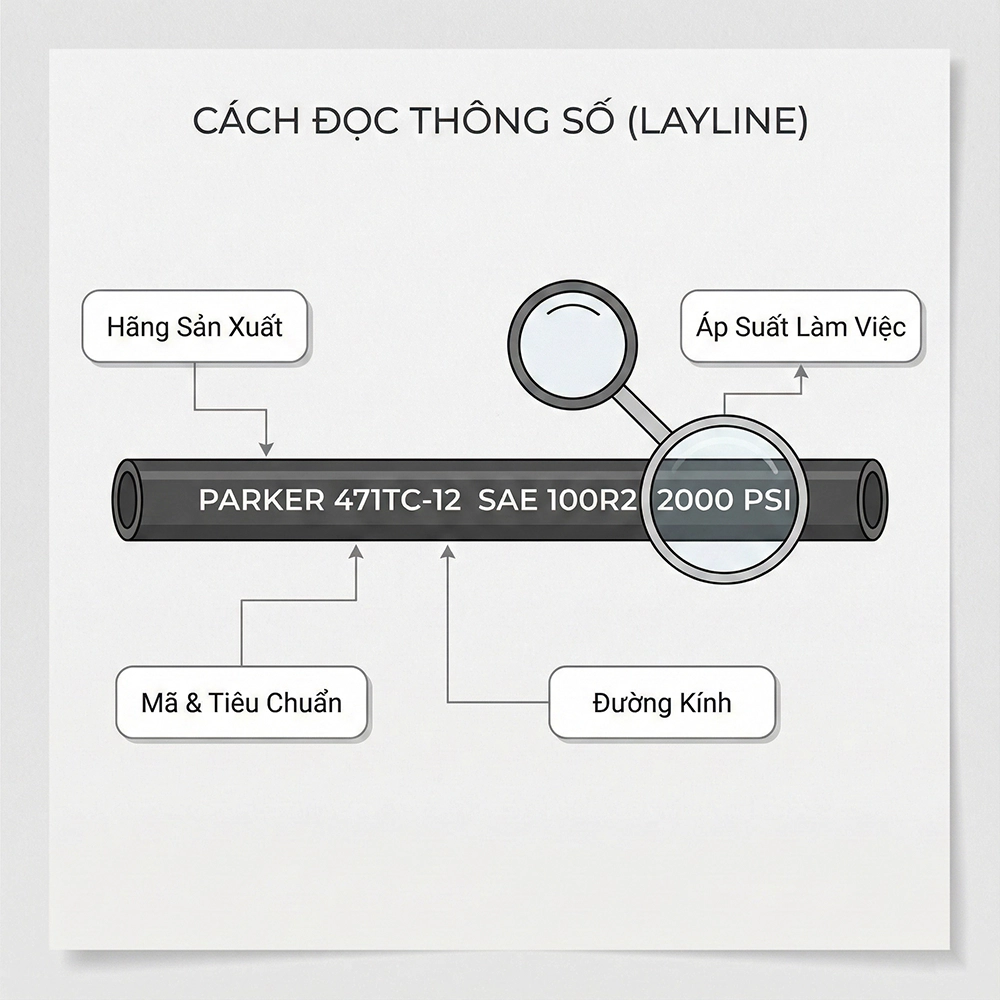

Cách đọc thông số trên vỏ ống (layline) & tuổi thọ

Trên thân ống thủy lực chính hãng luôn có in một dòng chữ (layline) chứa đầy đủ thông tin kỹ thuật. Hiểu được nó giúp bạn chọn đúng loại ống thay thế.

Ví dụ: PARKER 471TC-12 SAE 100R2 AT 3/4" (19mm) 2000 PSI (13.8 MPa)

- Nhà sản xuất: (Ví dụ: Parker, Gates, Eaton, Manuli...)

- Mã sản phẩm: (Ví dụ: 471TC) - Chỉ loại ống cụ thể của hãng.

- Tiêu chuẩn: (Ví dụ: SAE 100R2 AT, DIN EN 853 2SN) - Cho biết cấu tạo (2 lớp bố thép) và tiêu chuẩn kỹ thuật.

- Kích thước: (Ví dụ: 3/4" hoặc -12) - Đường kính trong (ID) của ống. Dash size (-12) nghĩa là 12/16 inch = 3/4 inch.

- Áp suất làm việc tối đa: (Ví dụ: 2000 PSI / 13.8 MPa) - Áp suất tối đa mà ống có thể vận hành an toàn liên tục. Tuyệt đối không dùng ống có áp suất thấp hơn yêu cầu của hệ thống.

QUY TRÌNH KIỂM TRA & BẢO DƯỠNG: "BẮT BỆNH" TRƯỚC KHI QUÁ MUỘN

Hãy biến việc kiểm tra ống thủy lực thành một phần của Checklist Kiểm Tra Hàng Ngày.

Dấu hiệu cần thay thế NGAY LẬP TỨC:

1. Rò rỉ dầu: Bất kỳ vết dầu nào thấm ướt trên thân ống hoặc tại đầu nối (bấm ống).

2. Hư hỏng vỏ ngoài: Lớp vỏ cao su bị nứt, rách, bong tróc, hoặc mài mòn đến mức lộ lớp bố thép.

3. Phồng rộp (Blistering): Xuất hiện các nốt phồng trên thân ống. Đây là dấu hiệu lớp cao su bên trong đã bị rò rỉ, dầu đang xâm nhập vào giữa các lớp bố. Ống có thể nổ bất cứ lúc nào.

4. Đầu nối bị ăn mòn hoặc biến dạng: Đầu bấm ống bị rỉ sét nặng, móp méo hoặc có dấu hiệu tuột ra khỏi ống.

5. Ống bị cứng/hóa đá: Ống mất độ đàn hồi, cứng như nhựa, kêu rắc rắc khi uốn cong (do nhiệt độ cao).

Mẹo bảo dưỡng:

- Sử dụng các vỏ bọc bảo vệ (protective sleeves) hoặc lò xo bảo vệ cho các đoạn ống hay bị cọ xát.

- Dùng kẹp giữ ống (clamps) để cố định, tránh rung lắc.

- Vệ sinh sạch sẽ bùn đất bám trên ống để dễ quan sát và tản nhiệt tốt hơn.

LỜI KHUYÊN AN TOÀN

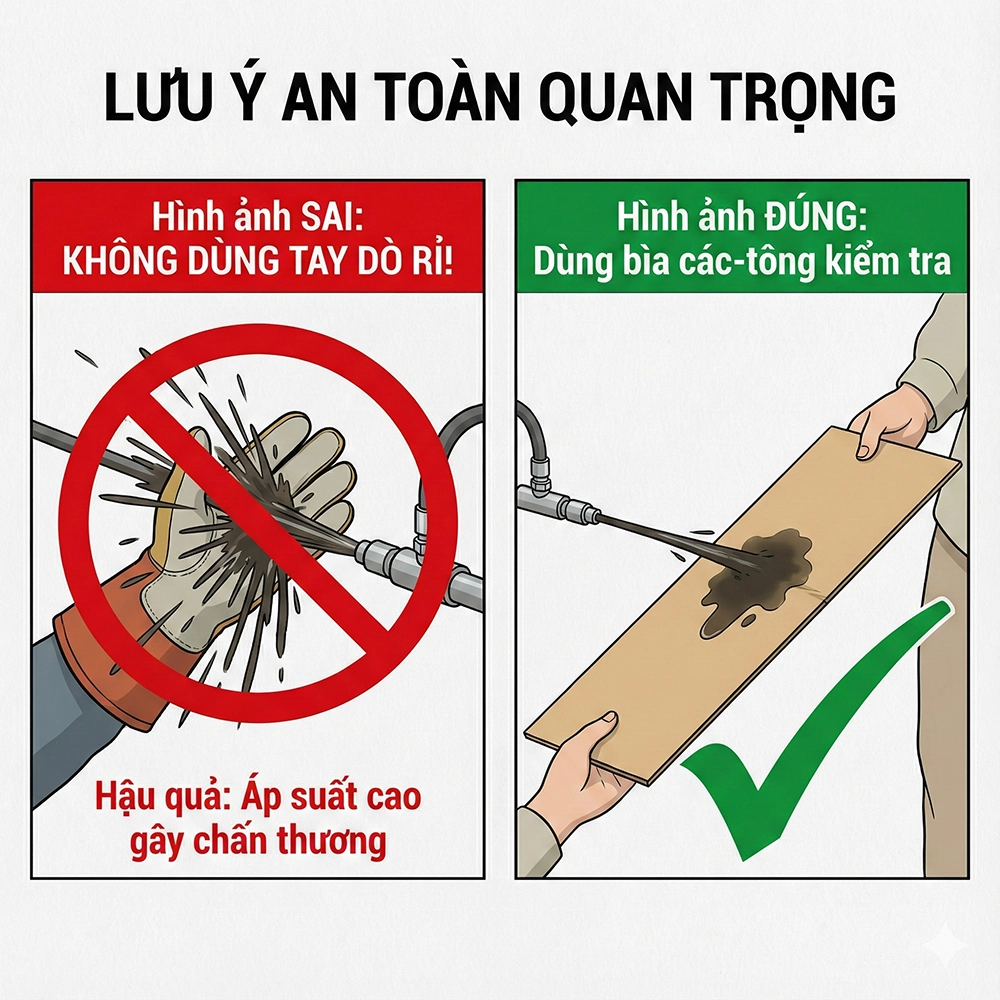

1. KHÔNG BAO GIỜ dùng tay trần để dò tìm lỗ thủng trên ống thủy lực đang có áp suất. Một tia dầu siêu nhỏ (pinhole leak) mà mắt thường không thấy có thể xuyên thủng tay bạn như một mũi kim tiêm. Hãy dùng một miếng bìa các-tông hoặc gỗ để dò tìm.

2. Luôn xả áp suất hệ thống trước khi tháo lắp bất kỳ đường ống nào.

3. Thay thế định kỳ: Đối với các máy làm việc cường độ cao, hãy cân nhắc thay thế đồng loạt các ống thủy lực chính sau một số giờ hoạt động nhất định (ví dụ: 4000 - 6000 giờ) để tránh rủi ro dừng máy đột xuất.

Ống thủy lực tuy là phụ tùng tiêu hao nhưng vai trò của nó là sống còn. Việc kiểm tra thường xuyên và thay thế kịp thời bằng các sản phẩm chất lượng là cách rẻ nhất để bảo vệ tính mạng con người và duy trì hiệu suất máy móc.

Tại Tam Hoàng Minh, chúng tôi không chỉ cung cấp dầu nhớt, lọc, mà còn tư vấn các giải pháp toàn diện để bảo vệ hệ thống thủy lực của bạn. Nếu bạn phát hiện bất kỳ dấu hiệu bất thường nào, hãy liên hệ ngay với chúng tôi để được hỗ trợ kỹ thuật kịp thời.
