KIẾN THỨC CƠ BẢN VỀ MÁY TRẢI BÊ TÔNG XI MĂNG (SLIP FORM PAVER) SP 15, SP 25, SP 61

Wirtgen hiện phát triển 2 dòng máy trải bê tông là Offset và Inset. Máy trải đường dạng Offset được sử dụng để sản xuất các cấu kiện bê tông nguyên khối như tường bê tông bảo vệ, mặt cắt lề đường, máng xối hoặc các lối đi hẹp,... Còn loại máy trải Inset lại phù hợp sản xuất mặt đường bê tông một cách hiệu quả về chi phí, chẳng hạn như cho đường ô tô, đường huyết mạch, đường băng hoặc đường sắt. Để hiểu rõ hơn về ứng dụng của máy trải bê tông Wirtgen SP 15, SP 25, SP 61, mời các bạn tham khảo bài viết chi tiết dưới đây!

kiến thức về máy trải bê tông xi măng wirtgen



CÁC NGUYÊN TẮC TRONG TRẢI BÊ TÔNG XI MĂNG

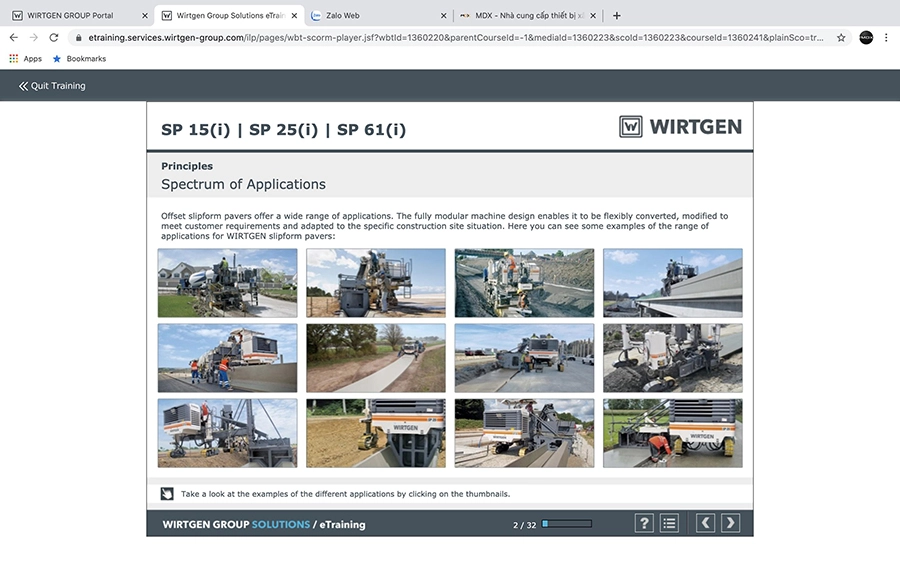

Các ứng dụng trải bê tông



Máy trải bê tông kiểu Offset có ứng dụng rất nhiều trong công việc. Thiết kế máy theo mô đun cho phép nó có thể linh hoạt chuyển đổi để đáp ứng yêu cầu của khách hàng và phù hợp điều kiện công trường cụ thể. Dưới đây là một số ứng dụng của máy trải bê tông xi măng kiểu Offset.



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61 máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61 máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61

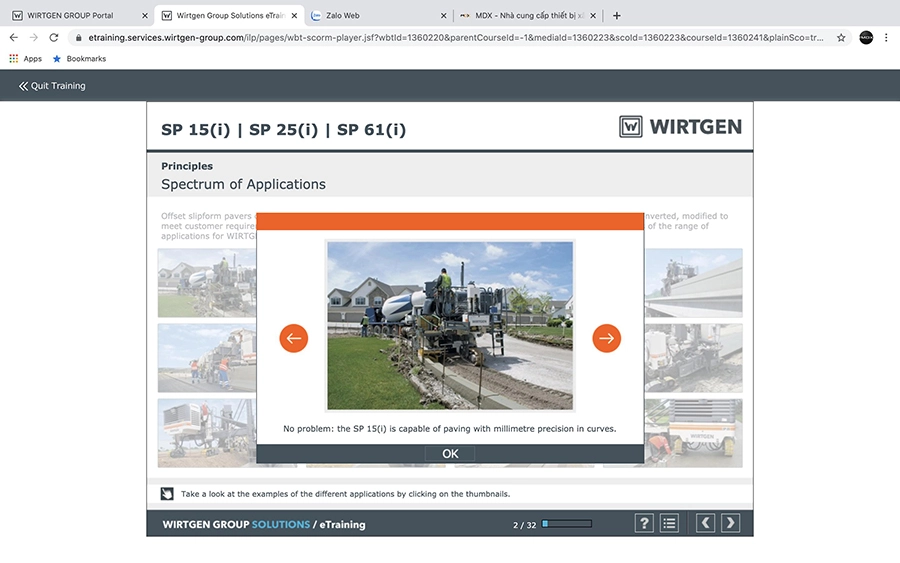

SP 15 (i) có khả năng trải đường cong với độ chính xác đến từng milimet. Máng xối nước lớn được tạo ra bởi SP 15 (i) Lắp đặt máng xối có rãnh để thoát nước mưa với SP 15 (i).
máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61 máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61 máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61
SP 15 (i) lắp đặt hàng rào an toàn bằng bê tông ở phía bên trái với cốt thép liên tục. Khi lắp đặt các rào chắn an toàn bằng bê tông lên đến độ cao 2,0 m dễ dàng bởi SP 25 (i). Trải chính xác những con đường rộng tới 3,5 m bằng cách sử dụng WIRTGEN AutoPilot với SP 25 (i).
máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61 máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61 máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61
SP 25 (i) trải các mặt cắt bê tông nguyên khối có chiều cao lên đến 2,0 m hoặc chiều rộng 2,5 m theo tiêu chuẩn. Trải bê tông sử dụng hệ thống điều khiển 3D với SP 25 (i). SP 25 (i) tạo máng xối nước mưa dọc theo đường nghiêng dốc
máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61 máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61 máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61
SP 25 (i) được sử dụng để sản xuất máng xối nước lớn. Cài đặt cấu hình đặc biệt cho hoạt động nông nghiệp với SP 25 (i). Xây dựng đường dành cho xe đạp rộng 2,5 m với SP 25 (i).



Sự khác nhau giữa các kiểu trải bê tông



Máy trải bê tông xi măng Wirtgen sử dụng hai phương pháp trải khác nhau là Offset và Inset.



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



Máy trải bê tông nhỏ gọn



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



Các thành phần chính dựa trên ví dụ về phiên bản Offset của WIRTGEN SP 25 (i)



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



1. Quan sát tốt toàn bộ máy và khu vực làm việc từ lối đi trên máy.



2. Hệ thống cấp bê tông như băng tải đai hoặc băng tải vít xoắn, linh hoạt và có thể điều chỉnh.



3. Thùng chứa nước với dung tích 450 l (bên trái và cũng có thể tùy chọn bên phải tối đa tới 900).



4. Phễu nhận bê tông.



5. Bộ vát lề ngang dạng thụt thò có thể điều chỉnh độ cao.



6. Bộ khuôn trải Offset có thể được lắp ở bên trái và bên phải hoặc vào hai bên máy.



7. Vít xoắn ngang (Cross-feeding auger).



8. Bảng điều khiển được bố trí rõ ràng, có thể được đặt ở phía bên trái và bên phải.



9. Nắp bảo dưỡng.



10. Mái che thời tiết.



Các thành phần chính dựa trên ví dụ về phiên bản Inset của WIRTGEN SP 25 (i)



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



1. Dễ dàng tiếp cận.



2. Khung máy có thể xoay được.



3. Tay xoay để điều chỉnh theo dõi thu thập thông tin cho phù hợp với các điều kiện tại công trường.



4. Bộ bánh xích phía trước có thể điều chỉnh độ cao và có thể giám sát riêng bằng thủy lực.



5. Một phần khung máy có thể trượt mở rộng được, phía trước.



6. Vít xoắn dàn bê tông dạng mô đun có thể nới rộng.



7. Khuôn trải.



8. Bánh xích hai bên phía sau dạng thụt thò.



9. Hệ thống lấy cao độ.



10.  Xy lanh cao độ để điều chỉnh độ cao.



11. Bộ truyền động.



Trải bê tông có độ dẻo cao



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



Máy trải bê tông Wirtgen có thiết kế mô đun cho phép các máy được cấu hình riêng, thích ứng với các ứng dụng và tình huống công trường tương ứng. Việc xác định vị trí trải, bánh xích và cấp liệu bê tông là vô cùng quan trọng.



1. Độ ổn định tối ưu



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



Bằng cách xoay, thu đẩy bộ xích chạy cùng định vị khuôn và một phần khung máy SP 15 có thể trượt mở rộng được, phía trước giúp độ ổn định được tăng lên, đặc biệt là trong các điều kiện công trường khó khăn.



2 Cấu hình linh hoạt



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61
Khuôn trải Offset có thể lắp ở bên trái hoặc bên phải của máy trải bê tông, giúp toàn bộ quá trình trải và công tác hậu cần cần thiết để cung cấp bê tông cho máy luôn được thực hiện theo hướng của giao thông đang di chuyển. Trên SP 25 (i), khuôn bê tông có thể được gắn bên dưới máy cho các ứng dụng trải bên trong.



3. Cấp bê tông linh hoạt



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



Vị trí linh hoạt của băng tải đai hoặc băng tải vít xoắn đảm bảo rằng bê tông chảy liên tục vào khuôn và các hoạt động làm việc luôn được trơn tru mượt mà. Xy lanh thủy lực giúp người vận hành có thể xoay băng tải đai hoặc băng tải vít xoắn sang một bên, điều chỉnh góc nghiêng và di chuyển chúng theo phương dọc. Một thanh ren cho phép người vận hành di chuyển máy bằng tay theo hướng ngang.



Lựa chọn máy phù hợp



Việc chọn đúng kiểu máy phụ thuộc vào kích thước yêu cầu của bề mặt bê tông cần trải.



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



- Kiểu trải Offset khác và các ứng dụng trải đặc biệt theo yêu cầu.



- Chiều rộng tùy chỉnh có sẵn theo yêu cầu.



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61
Đối với máy trải Offset, chiều cao khuôn tối đa bằng chiều cao của hàng rào an toàn và chiều rộng khuôn tối đa bằng chiều rộng của bề mặt bê tông hoặc cấu kiện nguyên khối. Tùy thuộc vào hình dạng mặt trải, có thể sử dụng chiều rộng khuôn tối đa hoặc chiều cao khuôn tối đa.



CÁC ƯU ĐIỂM CỦA MÁY TRẢI BÊ TÔNG WIRTGEN SP 15, SP 25 VÀ SP 61



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



Công nghệ trải hiện đại được công nhận trên toàn thế giới



Các bộ phận



Phễu của khuôn trải offset nhận bê tông do máy cấp liệu cung cấp một cách sạch sẽ, gọn gàng. Phễu phải luôn được đổ đầy đến một độ cao nhất định trong quá trình trải để tạo áp lực tĩnh lên bê tông. Trong trải offset, bê tông được đầm bằng máy rung và được định hình bằng chuyển động tịnh tiến của máy trải offset. Các khuôn thủy lực phía bên ngăn không cho bê tông bị rò rỉ và trượt trên mặt đất.



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



Các khuôn trải



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



Thông số cấu hình của các khuôn trải độc lập dạng offset riêng lẻ có sẵn cho các biến thể khuôn offset khác nhau. Do đó, Wirtgen có thể nhanh chóng xử lý các đơn đặt hàng trong nội bộ. Họ là một nguồn tài nguyên hữu ích cho cả các công ty bán hàng và khách hàng, tất cả các thông tin cần thiết cho công việc xây dựng có thể được cung cấp một cách đơn giản và đầy đủ nhất có thể.



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



Hệ thống tháo lắp nhanh chóng



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61
Bước 1: Lái lên phía bên của khuôn trải Offset Bước 2: Hạ tấm phụ kiện bằng móc gắn Bước 3: Trượt móc gắn vào thanh dẫn Bước 4: Khuôn trải Offset an toàn với xy lanh thủy lực



Các ứng dụng trải bê tông đặc biệt



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61
Thông qua các thanh trượt có thể điều chỉnh độ cao bằng thủy lực mà người vận hành có thể dễ dàng thiết lập các độ sâu trải khác nhau. Các tấm bên luôn thích ứng chính xác với đường bao của rãnh. Thiết kế đặc biệt với khung đỡ được thay đổi, đối trọng và máng trượt cho phép trải kênh nước ở xa máy, ví dụ như trên dốc. Ứng dụng này tạo ra một lề đường với hệ thống thoát nước tích hợp.



Lựa chọn máy phù hợp phụ thuộc vào các yếu tố sau:



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



- Hình dạng và khối lượng của cấu hình trải.



- Chiều sâu và chiều rộng của khuôn



- Khoảng cách và vị trí liên quan đến máy trải.



Cấp bê tông linh hoạt



Phân loại băng tải



Việc cấp bê tông đồng nhất liên tục vào khuôn trải Offset là yêu cầu cơ bản để sản xuất thành công các cấu kiện bê tông nguyên khối. Quá trình cấp liệu bê tông có thể điều chỉnh linh hoạt và mạnh mẽ được thực hiện thông qua băng tải đai (có thể gấp lại) hoặc băng tải vít xoắn. Một vít tải xoắn cũng có thể được trang bị để tăng thêm tính linh hoạt. Nguyên liệu phân phối được lấy qua hệ thống băng tải và sau đó được vận chuyển đến phễu phía trên khuôn.



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



Bằng tải đai Băng tải vít xoắn Bằng tải cấp liệu ngang (Cross-feeding) - SP 25(i)
máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61 máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61 máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61
Băng tải bê tông vận hành bằng thủy lực, với chiều rộng lớn và tốc độ vận chuyển vô hạn, cho phép khối lượng bê tông được điều chỉnh tối ưu với kích thước của mặt trải ngang và tốc độ nâng cao của máy trải Offset. Có hai tùy chọn để lựa chọn là phiên bản ngắn và phiên bản dài với băng tải gấp thủy lực. Thiết kế gấp thủy lực cho phép nó được vận chuyển trên các phương tiện vận tải nhỏ. Băng tải có đặc điểm là dễ bảo trì, dễ làm sạch và ít hao mòn. Không giống như băng tải đai, băng tải vít xoắn trộn bê tông kỹ lưỡng và đồng đều một lần nữa trong quá trình vận chuyển, gia tăng độ tin cậy để ngăn chặn khả năng phân tách (demixing). Sự phân tách xảy ra khi một nhóm nhất định của các cấp phối của hỗn hợp bê tông tập trung ở một số khu vực nhất định và không được đại diện ở những khu vực khác. Băng tải vít xoắn có thể được điều chỉnh để nghiêng hơn (45°) khi vận chuyển bê tông. Điều này cho phép các cấu hình trải cao và công việc được thực hiện trên các địa điểm xây dựng hạn chế. Do có đường kính lớn 400 mm, băng tải vít xoắn có thể hoạt động như một bộ đệm vật liệu, cung cấp sức chứa đáng kể cho khối lượng bê tông thậm chí lớn hơn. Điều này đảm bảo cung cấp nguyên liệu liên tục mà không bị gián đoạn, giúp quá trình trải bê tông đồng nhất ngay cả trong các góc hẹp hoặc trong khi thay đổi máy trộn bê tông. Một số máy trải bê tông nhất định có thể được trang bị một vít xoắn ngang, đảm bảo tính linh hoạt hơn nữa trong việc trải cấu hình nguyên khối. Khi khuôn trải Offset được đặt ở xa khung máy và máy trộn bê tông chỉ có thể di chuyển trong làn được của máy trải thì lúc này cần có vít xoắn ngang. Tùy thuộc vào cách bố trí khuôn trải Offset, vít xoắn ngang có thể cấp liệu sang phải hoặc sang trái, nó có thể được di chuyển bằng thủy lực sang một bên và có thể được sử dụng như một tấm đệm bê tông.



Phân loại máy



Tất cả các loại máy đều có các điểm kết nối khác nhau cho các bộ phận băng tải.



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



Công nghệ đầm nén thay thế



Tùy thuộc vào độ đặc và cốt liệu mà bê tông tươi được đưa vào khuôn trải Offset sẽ chứa một lượng lỗ rỗng khác nhau. Các khoảng trống chứa đầy không khí phải được loại bỏ để cung cấp cho bê tông tươi các đặc tính cần thiết như tính thích hợp về độ trượt và cường độ. Tùy thuộc vào yêu cầu của khách hàng, máy có thể được trang bị bộ truyền động thủy lực hoặc điện.



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61
Bộ rung thẳng chủ yếu được sử dụng cho trải Offset, đặc biệt khi làm việc với các cấu kiện cao hoặc thẳng đứng như rào chắn an toan bằng bê tông hoặc lề đường / máng xối. Do hệ thống treo nhỏ hơn, mỏng hơn, bộ rung thẳng đảm bảo dòng chảy bê tông hoàn hảo trong khu vực phễu. Do chiều cao tổng thể thấp hơn, bộ rung cong thường được sử dụng để trải sàn bê tông. Chúng được lắp trong buồng đầm phía trước khuôn trải Bộ rung điện đã được chứng minh trong việc trải sàn bê tông. Mỗi bộ rung có thể được giám sát bằng điện trong hệ thống. Nếu bộ rung bị lỗi, một thông báo cảnh báo sẽ xuất hiện. Điều này đảm bảo quá trình nén chặt được kiểm soát và tối ưu. Bộ rung điện được điều khiển bởi một động cơ cảm ứng ba pha, làm cho chúng có hiệu suất cao, ít cần bảo trì và vận hành kinh tế. Bộ rung thủy lực được khuyến khích cho trải Offset. Đặc biệt khi trải các bề mặt có hình dạng phức tạp, bộ đầm rung phải làm việc bê tông ở các mức cường độ khác nhau trong từng khu vực riêng lẻ. Không chỉ có thể điều chỉnh riêng tần số của bộ y rung thủy lực từ khu vực vận hành mà còn có thể được điều chỉnh cho phù hợp với bê tông có độ đặc khác nhau.



Bộ rung thủy lực Bộ rung điện

- Tần số thấp hơn.

- Mất điện do rò rỉ bên trong.

- Tần số của từng bộ rung có thể điều chỉnh riêng.

- Yêu cầu bảo trì cao hơn.

- Sử dụng thường xuyên: Offset.

- Tiêu thụ năng lượng: khoảng 3,5 kW / mỗi bộ rung

- Tần số cao hơn.

- Không bị mất điện do rò rỉ bên trong.

- Tần số của từng nhóm bộ rung có thể điều chỉnh (không riêng lẻ).

- Giảm yêu cầu bảo trì.

- Sử dụng thường xuyên: Inset.

- Tiêu thụ năng lượng: khoảng. 1,5 kW / mỗi bộ rung.



Số lượng bộ rung



Model SP 15(i) SP 25(i) SP 61(i)
Số lượng bộ rung thủy lực tối đa 5 5 - 10 6 - 12
Số lượng bộ rung điện tối đa 5 5 - 10 18



Các mẫu máy trải bê tông Wirtgen có số lượng kết nối bộ rung khác nhau. Mỗi máy thường được trang bị một số bộ rung nhất định (điều này không tương ứng với số lượng kết nối tối đa hiện có). Số lượng bộ rung cần thiết phụ thuộc vào khuôn trải bê tông, các bộ rung bổ sung có thể được yêu cầu như một tùy chọn riêng lẻ.



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



Vị trí lắp đặt bộ rung



Bộ đầm rung phải được đặt đúng vị trí để đảm bảo rằng bê tông được đầm chặt một cách tối ưu. Chúng được lắp đặt theo trục dọc và hướng của dòng vật liệu. Số lượng và cách sắp xếp phụ thuộc vào hình dạng cần trải và độ đặc của bê tông.



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



Trải Offset Trải Inset
máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61 máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61

- Đặt bộ rung trong khuôn trải Offset.

- Chọn số lượng bộ rung phù hợp với mặt trải.

- Đảm bảo rằng các bộ rung có bán kính hiệu quả trùng nhau.

- Duy trì mức độ bê tông cao nhất quán trong phễu để đảm bảo độ đầm nén đồng đều.

- Định vị các bộ rung để tránh va chạm với bất kỳ cốt thép nào.

- Đặt bộ rung trước khuôn trải Inset.

- Bê tông cần được đầm đều và toàn bộ trên toàn bộ mặt trải. Do đó, các bộ rung bên trong phải được điều chỉnh theo cùng chiều cao và hướng trên toàn bộ chiều rộng trải.

- Lắp đặt các bộ rung đều đặn để tránh xảy ra các khu vực không đầm.

- Khoảng cách từ bên trái và bên phải của khuôn đúc đến bộ rung đầu tiên thường là khoảng 125 mm, khoảng cách giữa các bộ rung khác phải từ 360 đến 380 mm.

- Điều quan trọng là phải duy trì mức độ lấp đầy bê tông cao nhất quán trong khu vực đầm nén để đảm bảo chất lượng đầm nén cao và đồng đều



Chuẩn bị lớp nền tối ưu



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



Một phương pháp chuẩn bị lớp nền là san phẳng bề mặt không đều bằng cách sử dụng bộ bàn xoa có thể điều chỉnh linh hoạt, đảm bảo trải bê tông đồng đều. Bàn xoa được đặt ngay phía trước khuôn trải, có thể điều chỉnh độ cao và độ nghiêng ngang cũng ống lồng sang một bên. Bắt đầu với chiều rộng cơ bản 600 mm, đơn vị có thể được mở rộng dần dần lên đến tối đa 1.600 mm. Bàn xoa chuẩn bị hoàn hảo phần lớp nền đã trải trước đó lên đến độ sâu làm việc 150 mm.



Hệ thống điều khiển chất lượng cao



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



Các máy trải bê tông nhựa đường của Wirtgen được hỗ trợ hệ thống viễn thông WITOS® FleetView thông minh. Nhờ hệ thống hỗ trợ chuẩn bị, truyền, hiển thị và đánh giá dữ liệu vị trí và máy móc, việc quản lý nhôm máy và bảo trì bảo dưỡng trở nên hiệu quả hơn trong việc sử dụng hàng ngày. Đồng thời mang lại cái nhìn tổng quan chung về đội máy đang được điều khiển. Ưu điểm của phần mềm và phần cứng:



- Quản lý nhóm máy với hệ thống viễn thông WITOS® FleetView.



- Tăng cường an toàn vận hành máy.



- Cho phép mức độ chức năng máy linh hoạt hơn, cao hơn về phạm vi ứng dụng và yêu cầu của từng khách hàng.



- Chẩn đoán nhanh được nhắm mục tiêu bằng cách sử dụng hệ thống chẩn đoán dịch vụ WIDIAG.



- Phần mềm tự phát triển



Hệ thống dẫn lái và truyền động



Máy bó vỉa hiện đại được trang bị điều khiển độ cao và dẫn lái tự động. Việc kiểm soát cao độ quy định vị trí của mặt trải bê tông, chẳng hạn như để tạo ra các biên dạng cong, bộ điều khiển lái phát hiện bất kỳ thay đổi tham chiếu nào xảy ra và sau đó điều chỉnh sự tiến triển của biên dạng. Máy bó vỉa Wirtgen cung cấp một số thông số kỹ thuật cho phép trải bê tông đặc biệt chính xác. Hiệu suất lái xe chính xác được đảm bảo trên hết bằng việc sử dụng hệ thống lái Ackermann đã được thử nghiệm và kiểm chứng.



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



1. Hệ thống lái được máy tính hỗ trợ thay đổi tốc độ của từng bánh xích khi lái quanh các góc cua, đảm bảo rằng các máy trải bê tông dông SP luôn tuân theo các tham chiếu đã chỉ định với độ chính xác đến từng milimet.



2. Góc lái của mỗi bộ xích được điều chỉnh hoàn toàn tự động, tùy thuộc vào bán kính và hình dạng máy. Điều này làm cho bán kính cực kỳ hẹp cũng có thể.



Hệ thống có dây và không có dây cung cấp tham chiếu cho việc điều khiển máy.



Dẫn lái và lấy cao độ tự động



Ngoài việc quét cơ học truyền thống bằng đường dây, các phương pháp lấy cao độ bao gồm sử dụng các vật thể và mặt trải hiện có hoặc lực hấp dẫn để định hướng, cũng như hệ thống điều khiển tiết kiệm của Wirtgen để trải bê tông chính xác, trải không dây.



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



Stringline - Trải theo đường dây:



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61
Máy theo đường dây cho kết quả trải tốt Máy không theo đường dây cho kết quả trải không tốt



Cảm biến lái và độ cao của máy trải bê tông Wirtgen chính xác theo đường hướng dẫn đã được cài đặt trước đó. Mọi thay đổi về chiều cao hoặc dẫn lái đều được truyền chính xác đến hệ thống điều khiển máy tích hợp. Độ dốc ngang của máy được đo bằng cảm biến độ dốc ngang tích hợp.



Trải dựa theo bề mặt hiện có



Thay vì một đường dây, chiều cao và hướng cũng có thể được lấy từ các đối tượng hoặc bề mặt hiện có bằng cách sử dụng bộ kẻ vạch hoặc cảm biến siêu âm không.



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



Trải dựa theo độ dốc ngang - Tham chiếu tuyệt đối, ví dụ trọng lực

Việc đo được thực hiện theo ống nivô kiểu bọt nước điện tử: cảm biến đo độ dốc ngang đối với vị trí nằm ngang tuyệt đối. Lực hấp dẫn đóng vai trò là một tham chiếu. Bất kỳ sai lệch nào trong quy chiếu lực hấp dẫn đều được cảm biến phát hiện và truyền trực tiếp đến hệ thống điều khiển máy. Độ nghiêng thực tế của máy được tự động điều chỉnh theo độ nghiêng của máy đã xác định trước.



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



Hệ thống kiểm soát độ dốc điện tử do Wirtgen phát triển sử dụng cảm biến "Độ dốc nhanh - Rapid Slope" đảm bảo kết quả trải đường hoàn hảo. Nhờ công nghệ điều khiển được tối ưu hóa, hệ thống kiểm soát độ dốc sáng tạo đạt được độ chính xác và linh hoạt chưa từng có. Thời gian phản ứng của máy ngắn hơn đáng kể được phản ánh thông qua chất lượng trải bê tông chính xác. Hệ thống kiểm soát độ dốc Wirtgen giúp cân bằng một cách nhanh chóng và đáng tin cậy các cú sốc, độ rung và độ không bằng phẳng trên mặt đất.



Trải dựa theo đường kỹ thuật số



Bên cạnh việc quét cơ học thông thường bằng cách sử dụng một đường dây, các hệ thống quét một đường dây ảo kỹ thuật số cũng đã được sử dụng phổ biến trong những năm gần đây. Trong một số trường hợp, kiểu quét không dây này đã là điều kiện tiên quyết khi giao các dự án.



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



So sánh hệ thống trải dựa trên đường kỹ thuật số



- Tiết kiệm thời gian vì không cần cài đặt đường dây.



- Không cần tháo dây xuống.



- Sử dụng nhiều mô hình dữ liệu làm tăng hiệu quả kinh tế.



- Tăng độ an toàn, vì không có nguy cơ vấp ngã trên công trường vì đường dây.



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



"AutoPilot Field Rover" tự phát triển



Wirtgen AutoPilot Field Rover là một hệ thống dựa trên vệ tinh để vận hành máy tự động. Do hệ thống này luôn phải duy trì liên lạc với các vệ tinh nên nó không thể được sử dụng trong các dự án đường hầm. Dữ liệu vệ tinh chỉ được sử dụng cho hướng và vị trí (lái) của máy. Tùy thuộc vào ứng dụng, chiều cao trải (cao độ) được điều chỉnh bằng hệ thống đo quang học, ví dụ một tia laser tham chiếu hoặc bằng cách quét các vật thể và cấu hình hiện có bằng cảm biến siêu âm hoặc máy kẻ vạch. Hệ thống Autopilot khả dụng cho SP 15 (i) và SP 25 (i) ở các dải tần số khác nhau. Điều này cho phép đáp ứng các yêu cầu khác nhau của cơ sở hạ tầng được đề cập. Hệ thống này chưa có sẵn cho SP 61 (i).



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



1. Field Rover để đo đường ngang và đường cong hoặc để kiểm tra lần cuối.



2. Bộ thu thập dữ liệu cầm tay để nhập dữ liệu.



3. Trạm tham chiếu GNSS để điều khiển máy thời gian thực.



4. Cảm biến GNSS để xác định vị trí và hướng di chuyển.



5. Máy thu laser để kiểm soát độ cao.



6. Màn hình hoạt động trực quan



7. Phần mềm thông minh để tính toán đường cong tự động.



8. Thanh USB để trao đổi dữ liệu



Giao diện cho hệ thống bên ngoài



Máy trải bê tông Wirtgen cung cấp giao diện tiêu chuẩn được chứng nhận để giao tiếp đáng tin cậy với các hệ thống 3D thông thường. Giao diện đã được thử và kiểm tra đảm bảo tương thích với hệ thống điều khiển 3D của các nhà cung cấp hàng đầu.



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



Tùy thuộc vào ứng dụng, các hệ thống đo quang học khác nhau được sử dụng để trải bê tông chính xác, không dây. Ví dụ, laser quay với bộ thu thích hợp được sử dụng để cân bằng máy. Bạn có thể thấy một phiên bản không dây khác được sử dụng cho cả lấy cao độ tự động và lái  Máy định vị vệ tinh là thiết bị đo góc và đo khoảng cách bằng điện, còn gọi là máy đo góc. Chúng vừa là máy phát vừa là máy thu chùm tia laze bị phản xạ bởi một điểm mục tiêu trên máy, cái gọi là lăng kính. Mô hình địa hình trắc địa được sử dụng làm tài liệu tham khảo để so sánh mục tiêu và giá trị thực tế. Sử dụng một số máy định vị vệ tinh có lợi thế là các hoạt động trải bê tông có thể được thực hiện nhanh hơn và không bị gián đoạn.



Công nghệ động cơ hiện đại



Sự hoàn hảo trong vận hành và tối ưu trải nghiệm người lái



Bảng điều khiển được bố trí rõ ràng, được bố trí tối ưu giống hệt nhau trên tất cả các máy (SP 15 (i), SP 25 (i), SP 61 (i) và các máy trải bê tông lớn thế hệ mới nhất của Wirtgen). Điều này làm cho việc chuyển sang model khác dễ dàng hơn nhiều.



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61



Công nghệ động cơ mới nhất



máy trải bê tông Wirtgen Sp 15, SP 25, Sp 61

Công suất: 92 kW / 123 HP / 125 PS

Tiêu chuẩn khí thải: EU Stage 3a / US Tier 3

Công suất: 118 kW / 158 HP / 160 PS

Tiêu chuẩn khí thải: EU Stage 3a / US Tier 3

Công suất: 155 kW / 208 HP / 211 PS

Tiêu chuẩn khí thải: EU Stage 3a / US Tier 3



Để xem thông số động cơ chi tiết, bạn có thể tham khảo tại các đường link sau:



- Wirtgen SP 15: TẠI ĐÂY



- Wirtgen SP 25: TẠI ĐÂY



- Wirtgen SP 61: TẠI ĐÂY
