Model 3414
Loại Lu rung 1 trống trơn
Trọng lượng vận hành với ROPS 14 020 kg
Bề rộng trống 2 140 mm
Tiêu chuẩn khí thải EU Stage IIIA / EPA Tier 3
Thương hiệu Hamm
Xuất xứ

Đức

Địa điểm  Hà Nội, Đà Nẵng, Đồng Nai
Options Cabin, máy lạnh nhập khẩu trực tiếp từ Đức
Liên hệ  0906 702 060 gặp Tuyến
Tải Brochure 3414-Catalog.pdf


SẢN PHẨM LIÊN QUAN



VÀI NÉT VỀ DÒNG XE LU HAMM 3414 SERIES 3000



Xe lu Hamm 3414 loại 1 trống trơn thuộc Series 3000 đến từ Đức, một trong những hãng sản xuất máy xây dựng chất lượng hàng đầu thế giới. Thiết bị này thường được sử dụng để đầm nén, gia cố đất nền trong các công trình xây dựng, mạng lưới giao thông hiện đại. Gia cố nền móng cho các công trình nhà cửa, xây dựng bờ kè, sườn dốc..

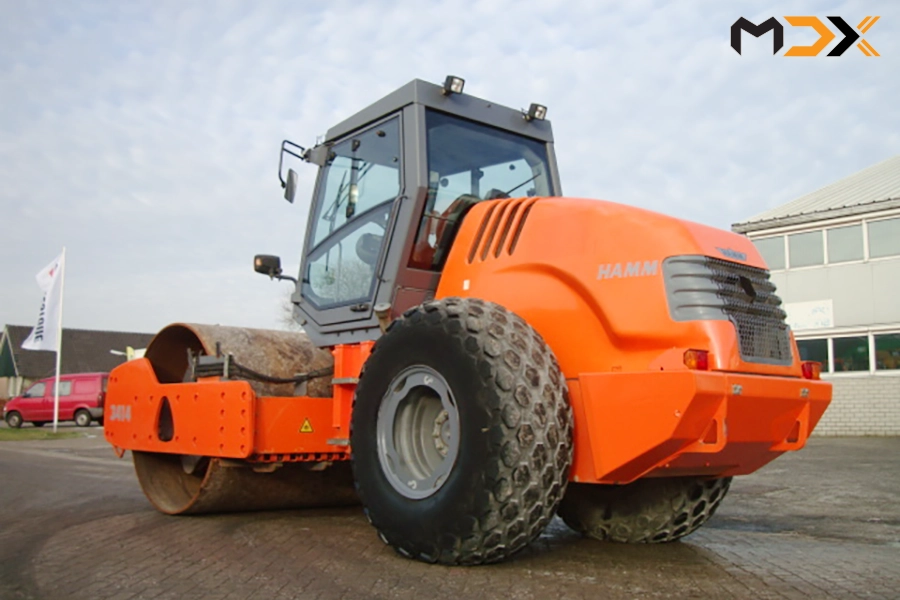

Xe lu Hamm 3414



Dòng xe lu Hamm Series 3000 đa dạng từ máy đầm vừa và nặng từ 10 tấn đến 25 tấn với hơn 30 mẫu sản phẩm khác nhau. Bao gồm loại trống trơn, vấu chân cừu kết hợp được trang bị các hệ thống nén riêng biệt.



Dòng sản phẩm đón nhận rất nhiều sự yêu thích và phản hồi tích cực trên toàn thế giới. Bởi sự kết hợp hoàn hảo giữa các yếu tố như: vận hành mạnh mẽ, thân thiện với người sử dụng, khả năng đầm chặt nhanh, tối ưu, mang lại nhiều lợi ích kinh tế cho doanh nghiệp.



Bài viết dưới đây sẽ giới thiệu chi tiết hơn về sản phẩm xe lu Hamm 3414 loại một trống trơn, mong rằng MDX sẽ mang đến cho bạn nhiều thông tin hữu ích và đưa ra được quyết định đầu tư hợp lý.



Xe lu Hamm 3414



KÍCH THƯỚC VÀ ĐẶC TÍNH KỸ THUẬT CỦA XE LU RUNG HAMM 3414



ĐẶC TÍNH KỸ THUẬT CỦA XE LU HAMM RUNG 3414

Xe lu Hamm 3414

    3414

TRỌNG LƯỢNG

Trọng lượng vận hành với ROPS kg 14 020
Trọng lượng vận hành tối đa  kg  17 060
Tải trên trục, trước / sau kg  8 215 / 6 025
Tải tĩnh phân bổ trên trống trước kg/cm 38.4
Phân loại theo tiêu chuẩn pháp   53.07 / VM3

Xe lu Hamm 3414

KÍCH THƯỚC MÁY

Chiều dài tổng thể (L) mm  5 705
Chiều cao tổng thể  với cabin (H) mm 2 990
Chiều cao vận chuyển, nhỏ nhất (HI) mm  2 325
Khoảng cách 2 cầu mm 3 015
Bề rộng tổng thể (B) mm 2 250
Khoảng sáng gầm, tâm xe mm 375
Bán kính xoay vòng, bên trong  mm 3 690
Góc lái, trước / sau ° 31 / 34

KÍCH THƯỚC TRỐNG LU

Bề rộng trống lu, trước (X) mm 2 140
Đường kính trống lu, trước mm 1 504
Bề dày trống lu, trước mm 30
Loại trống lu, trước   Trống trơn

KÍCH THƯỚC LỐP

Cỡ lốp, sau   AW 23.1-26 12 PR

ĐỘNG CƠ DIESEL

Nhà sản xuất   DEUTZ
Loại   TCD 2012 L04 2V
Số xy lanh   4
Công suất định mức ISO 14396, kW/PS/rpm   100.0 / 136.0 / 2 300
Công suất định mức SAE J1349, kW/HP/rpm   100.0 / 134.0 / 2 300
Tiêu chuẩn khí thải   EU Stage IIIA / EPA Tier 3

HỆ THỐNG DẪN ĐỘNG

Vận tốc làm việc km/h  0 - 4.7 / 0 - 5.4 / 0 - 6.0
Tốc độ di chuyển km/h 0 - 11.7
Khả năng leo dốc, rung on /off % 48 / 53

HỆ THỐNG RUNG

Tần số rung, trước I/II Hz 30 / 40
Biên độ rung, trước I/II mm 1.95 / 0.90
Lực li tâm, trước I/II kN 256 / 215

HỆ THỐNG LÁI

Góc chênh +/- ° 10
Kiểu lái   Kiểu khớp xoay

DUNG TÍCH THÙNG NHIÊN LIỆU

Thùng nhiên liệu lít 290

ĐỘ ỒN

Độ ồn, lý thuyết LW(A) 106
Độ ồn, thực tế LW(A) 102



CÁC TRANG BỊ CHO XE LU RUNG HAMM 3414



Lưu ý: trang bị tiêu chuẩn hay tùy chọn còn tùy thuộc vào tiêu chuẩn của từng quốc gia. Vui lòng liên hệ với chúng tôi để được giải đáp.



TRANG BỊ TIÊU CHUẨN

Cụm điều khiển và màn hình Đèn báo và các công tắc
Khoang vận hành với lối vào hai bên Khung xe chống rung lắc
Ghế ngồi có thể di chuyển trước sau 1 cần điều khiển đa chức năng
Vô lăng chỉnh nghiêng Trợ lái thủy lực
Khớp nối 3 điểm Be gạt đất cân chỉnh được
Mái che bằng composite, được gia cố thêm bằng sợi thủy tinh có thể gập lại được Bảng che cho taplo điều khiển
Đồng hồ công tơ mét Bổ sung thêm lọc nhiên liệu thô
Màn hình hiển thị tần số rung Cảm biến tốc độ động cơ
Đèn làm việc Còi báo đi lùi
Cảm biến đo tốc độ động cơ Các trang bị bảo vệ đường ống thủy lực

TRANG BỊ TÙY CHỌN

Cabin mới 100% nhập khẩu trực tiếp từ nhà máy tại Đức Máy lạnh lắp ráp tại Việt Nam, chất lượng và bảo hành theo tiêu chuẩn
Đồng hồ đo độ đầm chặt (HCM) (lắp chờ sẵn) Bộ điều khiển ghi dữ liệu thông qua vệ tinh
Các đầu nối ống thủy lực Áo chân cừu
Đèn tín hiệu xoay Chụp bảo vệ đèn



CÁC ƯU ĐIỂM CỦA BẬT CỦA XE LU RUNG HAMM 3414



XE LU RUNG HAMM 3414 TRANG BỊ ĐỘNG CƠ MẠNH MẼ, BỀN BỈ, MANG ĐẾN HIỆU SUẤT LÀM VIỆC TUYỆT VỜI

Xe lu Hamm 3414

Việc bảo trì trên lu Hamm 3414 được hoàn thành nhanh chóng do khoang động cơ được bố trí hợp lý, giúp kỹ thuật viên dễ dàng tiếp cận để kiểm tra và bảo trì.



Nắp capo được đóng mở thông minh, cung cấp 1 không gian rộng rãi thoải mái để kiểm tra tình trạng động cơ dễ dàng hơn. Thêm nữa, dù đứng ở 1 bên máy lu Hamm, bạn vẫn có thể nhìn thấy, tiếp cận và kiểm tra tất cả các chi tiết máy.



Động cơ DEUTZ 4 xy lanh mạnh mẽ được hãng trang bị trên xe lu Hamm 3414, cung cấp sức mạnh vượt trội để dẫn động tới tất cả các bộ phận. Đồng thời động cơ này cũng cung cấp đủ lực để đầm nén hiệu quả ngay cả khi phải hoạt động trong các điều kiện làm việc khắc nghiệt.



Lu rung Hamm 3414 được sản xuất tuân thủ theo tiêu chuẩn khí thải EU Stage IIIA / EPA Tier 3, tiết kiệm nhiên liệu, hạn chế ô nhiễm môi trường



Hơn nữa, luồng không khí làm mát thông minh cho phép lu Hamm 3414 có thể vận hành ngay cả trong môi trường có nhiệt độ cao. Một bộ lọc nhiên liêu thô cũng được lắp thêm, nhằm loại bỏ nước dư thừa trong nhiên liệu, bảo đảm động cơ luôn hoạt động bình thường, không bị hư hỏng, gia tăng tuổi thọ động cơ.

Xe lu Hamm 3414

Bên cạnh đó, Hamm còn cung cấp cho khách hàng một số hệ thống bảo trì thông minh như:



Hệ thống WIDIAG cho phép các kỹ thuật viên dịch vụ của WIRTGEN GROUP đọc được nhật ký dữ liệu của xe lu tại trang trung tâm. Trong trường hợp có lỗi, các kỹ thuật viên có thể kịp thời hỗ trợ và giải quyết vấn đề cho khách hàng một cách nhanh chóng, kịp thời.



Hệ thống WIDOS cung cấp cho bạn giải pháp giúp tối ưu hiệu suất máy cùng lợi ích kinh tế một cách tốt nhất. WIDOS là hệ thống bao gồm tất cả các danh mục phụ tùng, các hướng dẫn hệ thống thủy lực, hệ thống điện, dữ liệu máy. Cùng các tài liệu liên quan, hướng dẫn an toàn, hình ảnh linh kiện và tài liệu dịch vụ bằng nhiều ngôn ngữ được lưu trên giấy và trên CD.



WITOS là hệ thống quản lý máy thông minh của WIRTGEN GROUP thông qua vệ tinh, giúp giám sát hoạt động của cả mạng lưới máy và dịch vụ một cách hiệu quả . Một thẻ SIM cho phép dữ liệu máy được truyền tự động đến các chuyên gia dịch vụ của WIRTGEN GROUP.



Họ xác định thời gian tối ưu cho công việc bảo trì cần thiết và giải quyết các công việc sắp tới. Nhờ vậy mà có thể tận dụng hết được khả năng làm việc của xe lu Hamm, loại bỏ thời gian máy không hoạt động. Cũng như quản lý chặt chẽ hoạt động, phát huy tối đa hiệu quả làm việc của các máy trong cùng một khu vực, tiết kiệm nhiên liệu, thời gian, chi phí vận hành



XE LU RUNG HAMM - LÀM CHỦ MỌI CON DỐC

Xe lu Hamm 3414
Xe lu Hamm 3414

Xe lu rung Hamm 3414  thuộc Series 3000, dòng xe lu rung 1 trống trơn phổ biến nhất của Hamm. Sự kết hợp hoàn hảo giữa thiết kế hiện đại cùng hệ thống kỹ thuật cơ khí hiện đại giúp cho việc đầm nén vật liệu bằng lu Hamm 3414 nanh chóng đạt đến độ K tuyệt đối.



Khả năng làm việc của lu rung Hamm 3414 đã được kiểm chứng và công nhận trên nhiều công trường xây dựng trong suốt nhiều năm qua. Một trong những ưu điểm nổi bật của dòng này là khả năng leo dốc mạnh mẽ. Tùy thuộc vào từng model và cấu hình mà chúng có khả năng leo dốc tới 60% (2 cầu). Có thể khẳng định rằng, công tác đầm nén luôn đạt hiệu quả cao tại những nơi mà xe lu Hamm làm việc.



Trục bánh xe sau được trang bị bộ vi sai trống trượt



Ngoài ra, thiết bị còn trang bị công nghệ khớp nối 3 điểm độc quyền của Hamm, đảm bảo trọng lượng được phân bổ đồng nhất giữa phần trước và phần sau của xe lu. Nhờ đó lực nén vượt trội được sản sinh ngay cả trong địa hình ghồ ghề.



Khớp nối ba điểm trên máy lu Hamm của Đức chống rung lắc nhiều hơn so với các điểm khớp xoay truyền thống. Sự khác biệt nằm ở hình dạng nên liên kết giữa ba điểm khớp xoay, và một bộ phận chống rung lắc phụ.



Khớp nối 3 điểm là chìa khóa giúp máy đầm rung 3414 phân bổ trọng lượng đồng đều hơn tại các điểm tiếp xúc với vật liệu. Công nghệ ngày còn mang tới hiệu quả chống rung, ổn định máy cực kỳ cao, mang lại cảm giác vận hành thoải mái khi phải làm việc trong thời gian dài.



Tại những địa hình đầm nén không bằng phẳng, khớp nối 3 điểm trang bị trên xe lu Hamm sẽ hấp thu hầu hết các chấn động, xu hướng nghiêng khi vào cua cũng được giảm đáng kể, cho góc lái lớn hơn, góc quay nhỏ hơn. Đây được xem là yếu tố an toàn quan trọng đối với xe lu

hammtronic gia tăng hiệu xuất làm việc của xe lu hamm

Gia tăng hiệu suất tuyệt vời hơn hệ thống điều khiển Hammtronic cao cấp (Trang bị tùy chọn)


Bạn có thể trang bị thêm hệ thống Hammtronic cho xe lu Hamm 3414. Nhờ vào hệ thống này, thợ vận hành có thể cài đặt, theo dõi và quản lý tốt một số chức năng như:



- Chọn trước tốc độ mong muốn.



- Điều khiển tần số biến đổi liên tục, điều chỉnh cực kỳ chính xác các tham số đầm nén.



- Đảm bảo khả năng phanh và tăng tốc nhẹ nhàng của máy đầm rung 3414.


Các máy đầm rung Hamm thuộc series 3000 sở hữu lực nén rất lớn, tải tuyến tính tĩnh ấn tượng. Và khi kết hợp với Hammtronic, sức mạnh của máy sẽ được sử dụng đặc biệt hiệu quả. Bên cạnh đó xe lu 3414 còn có thể làm chủ độ dốc trên 60% một cách dễ dàng nhờ vào Hammtronic.



Hammtronic là hệ thống quản lý điện tử giám sát tất cả các chức năng của động cơ như điều chỉnh lực kéo và tần số rung và tốc độ phù hợp với tình trạng làm việc tại công trường. Nhờ vậy mà mọi hoạt động đều được phối hợp và thực hiện một cách nhịp nhàng, tối ưu. Điều này làm giảm đáng kể mức tiêu thụ nhiên liệu, khí thải và tiếng ồn, thân thiện với môi trường, gia tăng hiệu quả kinh tế.



Xem thêm hệ thống điều khiển Hammtronic tại: https://mdx.vn/hammtronic-he-thong-quan-ly-may-gia-tang-hieu-suat-lam-viec-cho-xe-lu-hamm

Xe lu Hamm 3414

VIDEO CHI TIẾT VỀ CÔNG NGHỆ KHỚP NỐI 3 ĐIỂM TRANG BỊ TRÊN XE LU RUNG HAMM



XE LU RUNG HAMM 3414 SỞ HỮU THIẾT KẾ CÓ TẦM QUAN SÁT TUYỆT VỜI

Xe lu Hamm 3414

Thiết kế mới trên lu Hamm 3414 giúp tăng khả năng quan sát xung quanh lên mức tối đa. Điều này cung cấp cho thợ vận hành góc nhìn rõ ràng toàn trống lu tại bất kỳ thời điểm nào.



2 bánh sau và không gian phía sau xe lu cũng được nhìn thấy toàn bộ thông qua thiết kế hạ thấp nắp capo, giảm độ dốc của nó và bố trí lại vị trí ống xả cho phù hợp



Ghế lái thoải mái, có thể điều chỉnh lên xuống phù hợp với thể trạng người lái.



Dòng xe lu Hamm Seri 3000 được thiết kế tiêu chuẩn với không gian của sàn thao tác rộng tối đa. Điều này cho phép thợ vận hành xe lu rung có thể làm việc với sự tập trung cao độ trong suốt thời gian dài.

Xe lu Hamm 3414

Xe lu rung 3414 trang bị bảng điều khiển được thiết kế thân thiện cho thợ vận hành, thông qua hệ thống icon dễ hiểu. Hãng luôn thiết kế sản phẩm với tiêu chí hướng tới nhu cầu khách hàng, vì thế mà các sản phẩm luôn hướng tới sự tối ưu hóa hiệu quả và vận hành thoải mái.



Điều khiển di chuyển được thực hiện qua 2 cần ở 2 bên ghế ngồi. Công tắc kích hoạt chế độ rung cũng được lắp đặt trên cần điều khiển. Vì thế 2 chức năng hay dùng nhiều nhất cùng nằm trên 1 cần điều khiển, mang lại hiệu quả vận hành ngay cả khi thực hiện cài thao tác chỉ bằng 1 tay.



Ngoài ra người vận hành còn nắm được tình trạng hoạt động của máy như số giờ làm việc, mức nhiên liệu, độ chặt nền...

Xe lu Hamm 3414

Máy lu Hamm 3414 được tăng chất lượng đầm nén thông qua hệ thống HCQ:



HCQ là hệ thống thông minh giúp lu rung Hamm có thể đạt chất lượng đầm nén tối đa. HAMM đã phát triển các hệ thống đo lường khác nhau để kiểm tra độ chặt khác nhau và được gọi chung là HCQ. Các sản phẩm này hỗ trợ việc đo lường, tài liệu và phân tích các quy trình đầm nén và mang lại sự linh hoạt tối đa có thể.



Máy đo độ nén HAMM (HCM) dùng để đo và hiển thị độ cứng của lớp đất. Một cảm biến gia tốc sẽ được gắn trên trống để đo độ cứng của mặt đất trong quá trình làm việc.



Thông qua giá trị HMV thợ vận hành có thể phân tích được lớp đất bên dưới có được nén chặt hay chưa. Bên cạnh đó, nó còn giúp thợ vận hành tránh việc lu đường lãng phí, tiết kiệm thời gian và nhiên liệu.



HCQ Navigator là một hệ thống tài liệu dựa trên vệ tinh để thu thập và hiển thị tất cả các thông số quan trọng trong quá trình nén. Nó tạo ra một bản đồ nén theo thời gian thực thông qua máy thu vệ tinh HCQ. Tập hợp các dữ liệu từ các thiết bị lu Hamm cũng có thể được liên kết thông qua mạng WLAN.



MỘT SỐ ƯU ĐIỂM KHÁC TRÊN XE LU RUNG HAMM 3414



Xe lu Hamm 3414
Mái che làm bằng composite chống nhiệt, được trang bị tiêu chuẩn giúp che nắng, che mưa
Động cơ thông minh, mạnh mẽ với 4 xy lanh, tiết kiệm nhiên liệu, làm mát bằng dung dịch, hạn chế mức ồn động cơ
Cảnh báo an toàn khi động cơ bị quá nhiệt và áp suất nhớt thấp.
Thùng nhiên liệu dung tích lớn cho phép thời gian vận hành lâu hơn, tránh mất nhiều thời gian dừng máy để tiếp liệu
Xe lu Hamm 3414 có 2 tần số rung, cho phép đầm nén hiệu quả trên nhiều bề mặt vật liệu khác nhau.
Đèn làm việc được trang bị trước và sau xe lu, tăng cường tầm quan sát tối ưu khi làm việc ban đêm hoặc tại môi trường thiếu sáng
Cổng lấy gió được thiết kế tối ưu nhằm làm mát động cơ một cách hiệu quả, hạn chế nhiệt độ tỏa lan ảnh hưởng tới khoang lái.
Ổ cắm 12 V, ngăn chứa đồ, đồ uống
Xe lu Hamm 3414
Khách hàng có thể lựa chọn lu Hamm 3414 loại trống trơn hoặc vấu chân cừu để đáp ứng cho nhu cầu công việc.



NÊN MUA XE LU RUNG HAMM 3414 CHÍNH HÃNG, CHẤT LƯỢNG TỐT NHẤT Ở ĐÂU ?



Xe lu Hamm 3414



Xe lu Hamm 3414



Công ty Cổ phần Tổng Công Ty Vĩnh Phú tự hào là đơn vị phân phối trực tiếp các loại máy xây dựng từ những thương hiệu nổi tiếng trên thế giới như: xe lu Hamm, máy xúc lật Hitachi, máy đào Hitachi, bơm bê tông Hyundai Everdigm, máy trải nhựa Vogele, xe cẩu, máy trải bê tông xi măng Wirtgen,...



Quý khách có nhu cầu mua máy hoặc được tư vấn miễn phí vui lòng gọi ngay tới Hotline 0906702060. Ngoài ra Quý khách cũng có thể đến xem trực tiếp tại các Văn phòng đại diện của VITRAC:
